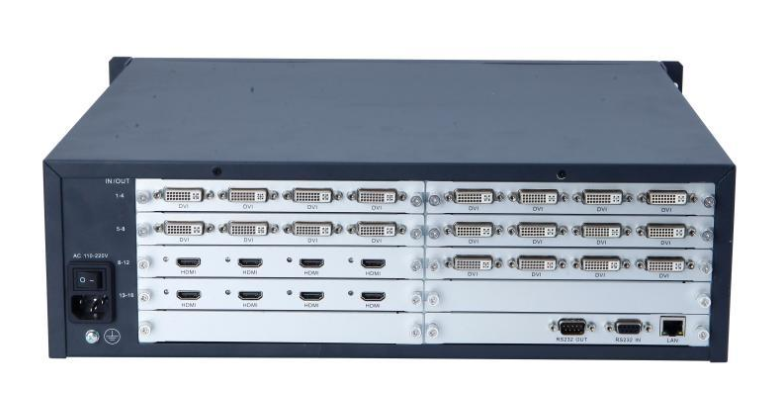

視頻拼接控制器是專業的視頻處理與控制設備，主要功能是把一路視頻信號分割為多個顯示單元，將分割后的顯示單元信號輸出到多個顯示終端，并完成用多個顯示屏拼接組成一個完整的圖像，處理過程完全硬件化，不需要電腦和啟動軟件等操作，非常簡便。備注：顯示終端可以是DLP大屏、PDP大屏、LED顯示屏、投影機、監視器、液晶電視等。

簡介

拼接控制器采用純硬件結構設計，無操作系統，整個系統完全封閉式運行，不需要電腦和啟動軟件等操作，非常簡便，穩定性大大高于基于WINDOWS操作系統的"計算機+板卡"方式和嵌入式系統設計的傳統控制器，采用目前世界上最先進的高速視頻處理芯片，應用先進的數字圖像處理算法 - 去隔行算法實時處理多路視頻VGA圖像，即使把壓縮后的畫面在投影機上顯示。

拼接控制器專業針對大屏幕、投影、液晶等設備的拼接控制器，最新引進美國專用超高速芯片，同時支持非實時顯示TCPIP網絡內任意多臺PC機桌面圖像，可控制多路實時視頻和VGA至UXGA組合顯示。處理器組成的電視墻分辯率高、可靠性高、動態圖象自然流暢、清晰艷麗、成本低、顯示特技豐富。適合指揮、電視電話會議、三維演示、監控、廣告等UXGA和視頻混合運用的高端領域。多臺級連可組成任意規模的電視墻 。直接連接監控硬盤錄像機VGA接口、電視會議電視墻終端、WEB視頻監控工作站終端。是專門針對高要求實時超高分辯率應用而設計的。

廣泛應用于：監控、指揮、調度系統、公安、消防、軍事、氣象、鐵路、航空等監控系統中、視訊會議、查詢系統等。

特點

將一路視頻/VGA信號分割成1×4,2×2效果的組合

通過遙控器/軟件控制，可以選擇2種不同的顯示效果;

圖象參數的亮度，對比度，色度，平滑的自動調整;

輸出顯示為顯示格式XGA或者SXGA，直接驅動平板顯示設備或者投影機;·三種不同的邊緣處理技術，以根據不同的情況實現最佳的拼接效果;

處理器內置數字化多屏色平衡，通過數字三基色調整電路后，有效地抑制了各個投影單元的三原色離散，使得紅綠藍三基色都實現了一致，因此可以確保各個拼接單元顯示色彩的一致性，墻體無明顯色差。 ;

可靠性 純硬件拼接處理器，是目前唯一可全屏動態實時顯示VGA至UXGA逐行超高分辨率純硬件圖像的高速處理器 ，非常適合要求長期連續穩定工作的場合，1秒鐘上電快速啟動，免維護。

可擴張性 最大可以同時接入顯示24路VGA至UXGA和96路視頻，任意選擇其中一路放大至全屏幕。

簡易性 系列視頻分割器處理過程完全硬件化，不需要電腦和啟動軟件等操作， 非常簡便，連上信號線、接上電源即可工作。

支持高清電視（HDTV）輸入、輸出 采用模塊化設計，根據不同需求，增減不同的功能模塊。以最優的性能價格比來滿足您的要求?？梢愿鶕?jù)用戶的實際需求配置成支持2分割至48分割等規格。

多種顯示和窗口模式 系列產品提供多種顯示模式，可以實現窗口漫游，窗口疊加，縮放，畫外畫平鋪，畫中畫，窗口透視等功能，并且預設多種模式，用戶還可以自行定義預存模式。

應用

為了在大尺寸LED/LCD拼接顯示系統中實現多視頻源靈活接入、顯示窗口管理等功能，設計了基于32位嵌入式處理器、專用視頻交換芯片和大規模FPGA硬件平臺的視頻拼接處理器，提出了拼接處理器各個模塊軟硬件的設計思路。按照這種思路設計的LED/LCD拼接處理器產品已經在行業中取得了良好的口碑，獲得了良好的經濟效益。
