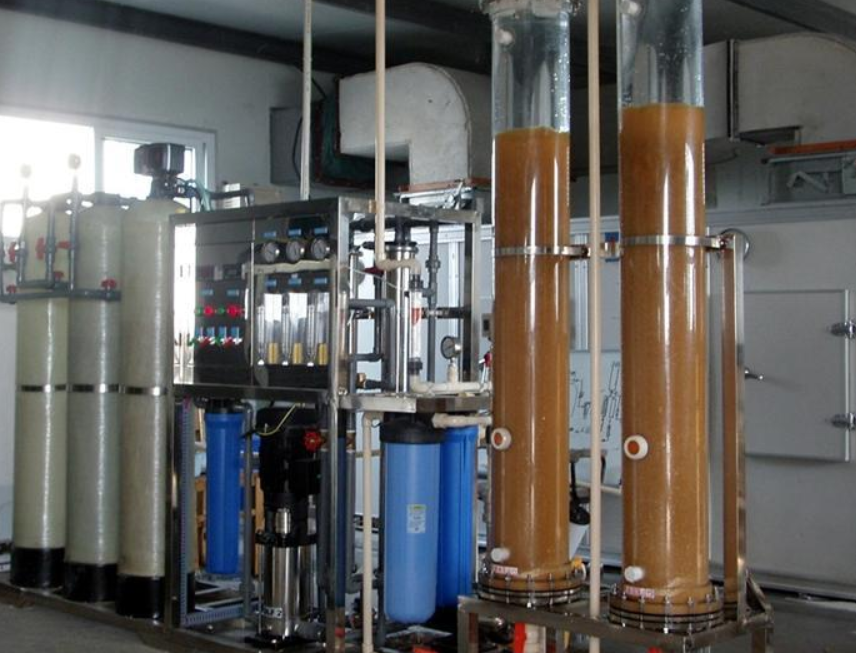

混床是指離子交換柱，是指用來進行離子交換反應的柱狀壓力容器，是管柱法離子交換的交換設備。在實驗室、工業中常被使用。按再生方式分可分為體內再生混床、體外再生混床、陰樹脂外移再生混床三種，在使用范圍上可分為實驗室用離子交換柱、工業用離子交換柱。

基本介紹

混床是混合離子交換柱的簡稱，是針對離子交換技術所設計的設備。所謂混床，就是把一定比例的陽、陰離子交換樹脂混合裝填于同一交換裝置中，對流體中的離子進行交換、脫除。由于陽樹脂的比重比陰樹脂大，所以在混床內陰樹脂在上陽樹脂在下。一般陽、陰樹脂裝填的比例為1：2，也有裝填比例為1：1.5的，可按不同樹脂酌情考慮選擇?；齑惨卜譃轶w內同步再生式混床和體外再生式混床。同步再生式混床在運行及整個再生過程均在混床內進行，再生時樹脂不移出設備以外，且陽、陰樹脂同時再生，因此所需附屬設備少，操作簡便。

離子交換技術在水處理領域中有十分廣泛的應用。作為水質軟化的鈉離子交換器，主要用于中、低壓鍋爐水處理。離子交換脫鹽設備，主要用于純水和高純水的制備。離子交換設備適用于醫藥、化工、電子、涂裝、飲料及高壓鍋爐給水等諸多工業部門。它與近年引進的反滲透裝置相比較，具有去除離子性雜質徹底;對水的預處理要求低;設備造價便宜等優點。在制備高純水方面，離子交換技術在當前還沒有替代設備。進水總含鹽量在400mg/l以下時，根據用戶不同要求，出水水質在1.0-0.2us/cm之間。如果進水總含鹽量在500mg/l以上時，可與電滲析器聯合脫鹽，出水水質還可提高。

混床處理工藝的設備包括混合離子交換器和體外再生設備。其中體外再生設備主要包括樹脂分離器、陰 - 陽樹脂再生器、樹脂貯存塔、混雜樹脂塔和酸堿再生設備。國內混床處理工藝主要特點體現在樹脂分離再生工藝上。樹脂的分離再生工藝有三種。

系統結構

外殼采用優質304不銹鋼或碳鋼襯膠制造，內裝強型或弱型陰陽離子交換樹脂和大孔吸附樹脂，成為陰，陽床或有機物清掃器。

系統作用

混床主要用來降低水中的硬度，堿度和陰陽離子，使其成為軟化水或去離子水。

設備優點

1、出水水質優良，出水pH值接近中性。

2、出水水質穩定，短時間運行條件變化（如進水水質或組分、運行流速等）對混床出水水質影響不大。

3、間斷運行對出水水質的影響小，恢復到停運前水質所需的時間比較短。

4、回收率達到100%

應用范圍

混床一般放置在電滲析器或反滲透裝置之后（或直接應用于含鹽量較低的水），對水進一步脫鹽可制取較高純水，廣泛使用在電子、化工、醫藥、原子能、電力等行業。

構成及性能

混床外殼制作材質有玻璃鋼、有機玻璃、不銹鋼、碳鋼、防腐等，外型為圓柱型，直徑Φ200—2500mm，產水量從0.5t/h—98t/h。陽床裝載強酸陽離子交換樹脂，陰床裝載強堿陰離子交換樹脂，裝載高度一向在1000—2400mm，小型濾帽式設備底部沒有承托層，中大型設備底部有粒度不同多級別石英砂承托層（現不建議這樣做，因?yàn)樗嵯吹臅r(shí)候石英砂和酸會產生化學反應，對水質造成影響），逆流再生固定床樹脂頂層有200mm厚壓脂層樹脂（特殊的樹脂用來復蓋下面的樹脂）。有機玻璃柱運行壓力≤0.15MPa，其他材質的設備運行壓力≤0.6MPa。陽床配備有酸箱、酸泵再生系統，陰床配備有堿箱、堿泵再生系統。

再生步驟

運行

本系統有兩種進水方式：軟化 - 軟化器處理水進水和初脫鹽 - 反滲透處理水進水，分別由各自的控制閥控制進水。

運行時，開初脫鹽進水控制閥、進水閥、產水閥，其他閥們均應關閉。

反洗

關閉進水閥、產水閥；打開反洗進水閥、反洗排放閥，以10m/h反洗15min。然后，關閉反洗進水閥、反洗排放閥。靜置，沉降5~10min。開排氣閥、中排閥，部分排水至樹脂層表面上10cm左右，關閉排氣閥、中排閥。

再生

開進水閥、加酸泵、進酸閥、中排閥，以5m/s、200L/h對陽樹脂進行再生，用反滲透產水對陰樹脂進行清洗，維持柱內液面在樹脂層表面上10cm。對陽樹脂再生30min后，關進水閥、加酸泵、進酸閥，開反洗進水閥、加堿泵、進堿閥，以5m/s、200L/h對陰樹脂進行再生，用反滲透產水對陽樹脂進行清洗，維持柱內液面在樹脂層表面上10cm，再生30min。

置換、混脂、沖洗

關加堿泵、進堿閥，開進水閥，上下同時進水對樹脂進行置換、清洗。30min后，關進水閥、反洗進水閥、中排閥，開反洗排放閥、進氣閥、排氣閥，以壓力0.1~0.15MPa，氣量2~3m3/ - m2·min，混合樹脂0.5~5min。關反洗排放閥、進氣閥，沉降1~2min。開進水閥、正洗排放閥，調節排氣閥，灌水至柱內無空氣后，關排氣閥，對樹脂沖洗。當電導率達到要求時，開產水閥，關正洗排放閥，開始制水。

處理工藝

樹脂二次分離再生工藝

是將失效的混床樹脂輸送至樹脂分離器 - 陽樹脂再生器，完成水力分離后，將上層的陰離子交換樹脂移送至陰樹脂再生器。陰陽樹脂分離面附近的混合樹脂輸送到混雜樹脂塔，然后分別再生陰陽樹脂。對于混雜樹脂塔內的樹脂，下一次再生時將被送回到樹脂分離器 - 陽樹脂再生器內進行二次分離。在這里，樹脂分離器同時作為陽樹脂再生器。

錐體分離再生工藝

錐體分離再生工藝是將樹脂分離器底部作成一錐體。該設備同時作為陰樹脂再生器而不作為陽樹脂再生器。失效樹脂從混床輸送到樹脂分離器完成水力分層后，位于樹脂分離器下部的陽樹脂從錐體底部被輸送到陽樹脂再生器。由于樹脂分離器底部為一錐形體，樹脂分離界面的樹脂很少，從而減少中間混合樹脂的數量，提高分離效果。

在輸送陽樹脂時，分離界面在自動控制時的自動檢測常采用光電法或電導法。所謂光電法即采用光電計檢測陰陽樹脂顏色的深淺；而電導法則采用測量陰陽樹脂輸送水的電導變化，當充入W2氣體的樹脂輸送水由陽樹脂變?yōu)殛帢渲瑫r(shí)，其電導將變小。利用兩種方式產生的信號變化來控制陰陽樹脂界限。

陰陽樹脂再生工藝

是將失效樹脂從混床輸送到樹脂分離器內，失效樹脂水力分層后，在分離器內同時對陰陽樹脂進行再生。樹脂分離器同時作為樹脂再生器。該方式同補給水處理除鹽混床完全相同。

混床再生

再生前的準備：

1、檢查失效混床各閥門關緊。

2、再生水箱高水位，混床酸、堿計量箱液位高。

3、一級除鹽系統運行正常，壓縮空氣充足，并與值長聯系準備用氣。

4、壓力表、流量表、溫度表等投入正常運行。

再生操作

1、反洗分層

開混床總進水閥，反洗排水閥，反洗進水閥，使樹脂到上窺視孔中心線，流量以不跑樹脂為準，洗至出水透明，陰陽樹脂可明顯分層時，緩慢關反洗進水閥、反洗排水閥，使樹脂完全沉降，陰陽樹脂分層。當反洗分層不明顯時應停止反洗，通過堿噴射器進少量堿，當用酚釀指示劑滴入排水樣中有微紅

即可停止進堿。繼續反洗至能明顯分層。

2、放水項壓

開啟混床空氣門，上排閥進行放水，至上排閥出水放盡（約樹脂層上10cm左右）關空氣門、上排閥。開啟進酸閥、中排閥，啟動再生水泵，開啟泵出口閥，酸混噴射器進水閥，調整流量為10t/h，進行頂壓。

混床陰樹脂

再生

開啟進堿門，開啟堿混噴射器進水門，調整流量到10t/h，開混床堿計量箱出堿門，噴射器吸堿門，調整吸堿門升度使堿液濃度為2.0－2.5%。迸30×10-2質量分?jǐn)?shù)的工業堿450Kg后，關閉吸堿門，堿計量箱出口閥。

沖洗

繼續用混床堿噴射器通水20min左右，當中排出水堿度小于0.5mmol/L時，方可進酸進行陽樹脂再生。

混床陽樹脂

再生

開啟酸混計量箱出酸門，噴射器吸酸門，調整酸液濃度在20－30%，流量為10－12t/h進30×10-2質量分?jǐn)?shù)的工業鹽酸400Kg左右，關閉酸計量箱出酸門及吸酸門。

沖洗

繼續用酸噴射器通水20min左右，當中排出水酸度小于0·5mmol/L小時，進行整體串洗。

混床樹脂混合

開空氣門，開上排閥，至上排閥出水將盡（樹脂層上10cm左右），關上排閥，開啟工藝用氣閥及混床進氣減壓閥（壓力在0．4－0．6MPa）進氣約5分鐘，若樹脂混合仍不充分，則再進氣2分鐘，甚至重復幾次。關工藝用氣閥及進氣減壓閥。i．混合后大正洗開混床進水閥，開空氣閥，等空氣管溢流后關空氣閥，開正洗排水閥，開始大正洗至出水含sio2<20微克/L，導電度<0．2us/cm時，大正洗結束關正洗排水閥，進水閥作備用或投入運行。

離子交換

離子交換是一種特殊的固體吸附過程，它是由離子交換劑的電解質溶液中進行的。按照所交換離子的種類，離子交換劑可分為陽離子交換劑和陰離子交換劑兩大類。

離子交換混床為深度脫鹽設備，用于制造高純水，產水電阻率為10-18MΩ?CM - 25C,二氧化硅含量（SIO2）≤0.02mg/L,混床分為單、雙床、拋光床、雙床可一用一備；可串聯使用，以提高產水水質，有效利用樹脂的交換容量；當生產用水量大時，可并聯使用，運行相當靈活、方便。出水電導率由高精度電阻率儀監控。

混床陰陽樹脂

混床是混合離子交換柱的簡稱，是針對離子交換技術所設計的設備。所謂混床，就是把一定比例的陽、陰離子交換樹脂混合裝填于同一交換裝置中，對流體中的離子進行交換、脫除。由于陽樹脂的比重比陰樹脂大，所以在混床內陰樹脂在上陽樹脂在下。一般陽、陰樹脂裝填的比例為1：2，也有裝填比例為1：1.5的，可按不同樹脂酌情考慮選擇?；齑惨卜譃轶w內同步再生式混床和體外再生式混床?；齑矘渲容^同步再生式混床在運行及整個再生過程均在混床內進行，再生時樹脂不移出設備以外，且陽、陰樹脂同時再生，因此所需附屬設備少，操作簡便。

具有以下優點：

- 1出水水質優良，出水pH值接近中性。

- 2出水水質穩定，短時間運行條件變化 - 如進水水質或組分、運行流速等對混床出水水質影響不大。

- 3間斷運行對出水水質的影響小，恢復到停運前水質所需的時間比較短。
