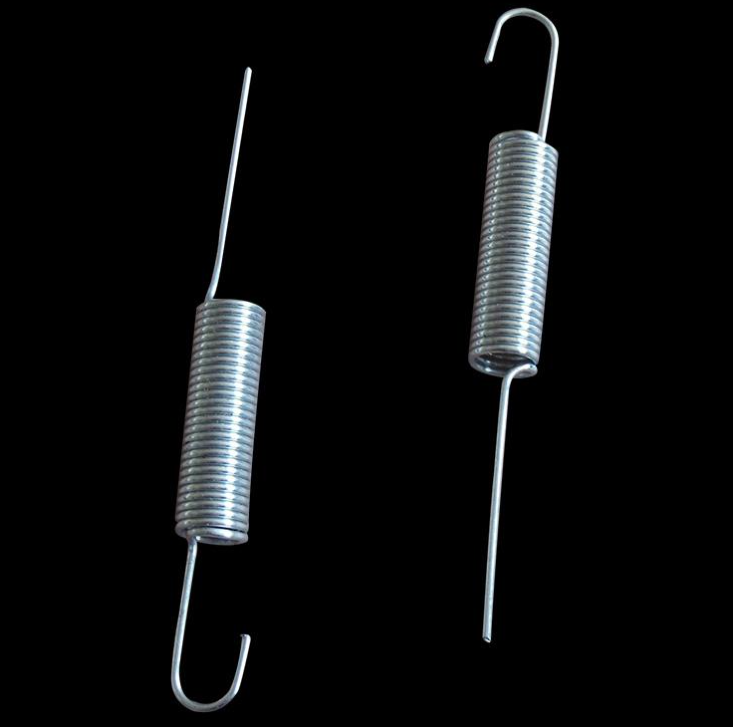

拉簧 - 承受軸向拉力的螺旋彈簧
拉伸彈簧 - 也叫拉力彈簧,簡稱拉簧是承受軸向拉力的螺旋彈簧,拉伸彈簧一般都用圓截面材料制造。在不承受負荷時,拉伸彈簧的圈與圈之間一般都是并緊的沒有間隙。拉簧,適用于高低溫、耐腐蝕等工作環境,材料主要包括不銹鋼彈簧線,碳素鋼絲,油淬火回火合金彈簧線,高低溫合金彈簧線等。拉簧廣泛用于醫療呼吸設備、運動控制、醫療移動設備、手工工具、家庭護理設備、減震、泵彈簧、機械與電子的防護硬件、流體控制閥、機械航天部件、促動器、開關設備機器、儀表中。

拉伸彈簧
關聯標準
GB/T_1239.1-2009_冷卷圓柱螺旋彈簧技術條件_第1部分:拉伸彈簧;
GB/T2087-2001圓柱螺旋拉伸彈簧尺寸及參數:GB/T 2008-1997等。
必要資料
乃各圈緊密圍繞,以使其能受力而拉長,各端繞一環圈(Loop),下述為一拉伸彈簧:
(1)自由長度:(a)總長度、(b)全部圈長、(c)自鉤圈內之長度。
(2)控制直徑:(a)外徑、(b)內徑、(c)所套管之內徑。
(3)鋼絲尺寸“線徑”。
(4)材料(種類、等級)。
(5)圈數:(a)總?cè)?shù)及右旋或左旋。
(6)末端之形式。
(7)鉤內之負荷。
(8)負荷率、撓曲度、每寸磅數。
(9)最大拉伸長度。
拉伸彈簧(Extension Spring)乃典型之彈簧即彈簧之代表,由直筒形至各種變體,乃至掛鉤之各種形狀均能依設計成型。
拉伸彈簧(Extension Spring)為壓縮彈簧之反向運用,運用范圍大致較無具體產品類別,但操作控制較壓縮彈簧高一級。
壓縮彈簧 - Compression Spring乃各圈分繞,因能承受壓力,兩端可為開式或閉式或繞平或磨平。下述為一壓縮彈簧必要資料:
(1)控制直徑(Controlling diameter)(a)外徑、(b)內徑、(c)所套管之內徑、(d)所穿圓桿之外徑。
(2)鋼絲或鋼桿之尺寸(Wire or bar size)。
(3)材料(種類及等級)。
(4)圈數:(a)總?cè)?shù)及右旋或左旋。
(5)末端之形式(Style of ends)。
(6)在某一撓區長度下之負荷。
(7)一寸至幾寸長度變化范圍內之負荷比率。
(8)最大體高“自由長”(Maximum solid height)。
(9)運用時之最小壓縮高。
生產
拉簧,適用于高低溫、耐腐蝕等工作環境,材料主要包括不銹鋼彈簧線,碳素鋼絲,油淬火回火合金彈簧線,高低溫合金彈簧線等。
參數
注明材料直徑 - d,外徑 - D,總長 - Ho,工作圈數 - n,耳環的位置及形狀,負
荷(p 1 p 2…… p i)和對應值(1H2……Hj)如(圖二)若有初拉力則需注上Po如(圖二)。
應用
拉簧廣泛用于醫療呼吸設備、運動控制、醫療移動設備、手工工具、家庭護理設備、減震、泵彈簧、機械與電子的防護硬件、流體控制閥、機械航天部件、促動器、開關設備機器、儀表中。,其材料有不銹鋼、琴鋼、高碳鋼、磷銅、油回火合金彈簧鋼等。
