工程地質圖是地質圖的一種類型，它綜合表達了對工程規劃、設計、施工有意義的所有地質環境要素 - 通常以反映工程地質條件為主要內容。

工程地質圖及報告書是勘察資料全面、綜合總結性基礎資料。工程地質圖可以按不同比例尺把所要表達的內容直接展示在圖面上。

圖的內容不僅應充分表達對工程建設有直接或間接制約性影響的工程地質要素，以保持其針對性，而且須充分反映和提供評價工程地質要素所必需的客觀信息，以保持其適用性。

組成圖系的各類圖件須有相應的分工和清晰的層次，以避免造成圖中各種資料和要素的簡單堆砌，以及過大的負載內容。

簡介

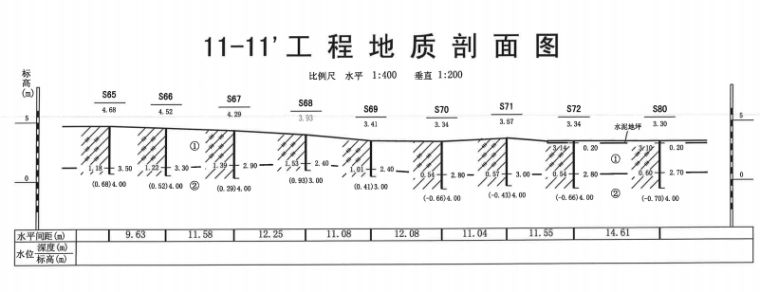

按比例尺表示工程地質條件在一定區域或建筑區內的空間分布及其相互關系的圖件。是結合地質工程建筑需要的指標測制或編繪的地圖。通常包括工程地質平面圖﹑剖面圖﹑地層柱狀圖和某些專門性圖件﹐有時還有立體投影圖。它以工程地質測繪所得圖件為基礎﹐并充實以必要的勘探﹑試驗和長期觀測所獲得的資料編繪而成。它同工程地質報告書一起作為工程地質勘察的綜合性文件﹐是建筑物的規劃﹑設計和施工的重要基礎資料之一。

分類

工程地質圖按內容可分為工程地質條件圖﹑工程地質分區圖和綜合工程地質圖等幾類。工程地質條件圖只反映制圖區內主要工程地質條件的分布與相互關系﹔工程地質分區圖只是在分析工程地質條件的基礎上﹐結合建筑物特點劃分出適宜與不適宜建筑的區段﹔綜合工程地質圖則既反映工程地質條件﹐又對它們作出綜合評價﹐劃分出適宜與不適宜建筑的區段﹐兼有工程地質條件圖和工程地質分區圖的雙重功能。所以﹐目前一般多編制綜合性工程地質圖。

工程地質圖按用途又可分為專用圖和通用圖兩類。專用圖只適用于某一建設部門﹐所反映的工程地質條件和作出的評價均與某種工程的要求緊密結合。如為道路建筑編制的工程地質圖只需了解地表以下10～15米深度內的工程地質條件﹔渠道建筑所需的工程地質圖則必須反映土石的滲透性能﹔為一般工業民用建筑而編制的工程地質圖﹐則還需反映土石的承載能力等。中國以往的工程地質圖﹐大多是各建設部門為各類工程建筑物的設計和施工的需要﹐經大比例尺工程地質測繪而編制的專用圖。還有一些作規劃用的中﹑小比例尺的通用圖。通用圖適用于各建設部門﹐系規劃用的小比例尺圖﹐主要反映工程地質條件的區域性變化規律。它是以區域地質測量完成的1﹕20萬地質圖為基礎﹐參閱區內已有的各種專用圖件﹐在室內編制而成。這種圖可以避免規劃各類建筑物場地的盲目性和減少不必要的損失﹐對地質環境的合理開發利用和保護也是極其有益的。

圖的編制原則

包括技術性標準 - 指圖的基本功能與精度要求、形式性標準（指圖的標準化與形式化要求，由于制圖時通常要使用大量不同來源的信息數據，須經過嚴格地選擇和重新評價，并采用統一的和標準化的記載格式）。許多國家都制訂有本國的編圖技術標準。為了求得國際上的統一，1976年聯合國教科文組織 - UNESCO出版了國際工程地質學協會 - IAEG編寫的《工程地質圖編制指導》。圖的技術標準關系到圖能否被有效的應用和提高圖的水平，這并不妨礙圖依據不同的服務對象而在內容上具有充分的靈活性。

針對性和適用性

為了使圖達到必要的精度，需要根據不同的目的及勘察設計階段，規定不同的制圖比例尺，并據此布置合理的勘察測試工作，借以提高圖的定量性和預測性。

圖的合理負載量

圖應以使用者容易理解的方式提供信息，各圖應附有簡明的語言或圖例，說明圖件中所包含信息的空間位置，規模及數量與質量的關系，以求達到圖簡意賅。

20世紀70年代以后，遙感技術和電子計算技術在工程地質編圖中日益得到推廣應用。遙感技術利用衛星或航空攝影照片獲得高分辨率的圖像，由于它具有很高的信息容量，經過專門儀器的分析判釋和處理，使其形成可識別的圖像，用以揭示地面被測物體的性質、形狀和變化，圈定各單元的邊界、構造斷裂帶、場地地層與地貌區劃、地下水的分布、自然地質現象，例如確定滑坡體的幾體形狀與位移趨勢等。利用遙感技術可以大大提高工程地質圖的精度，節省大量地面勘探工作量。利用計算機對工程地質編圖所需的各種資料信息進行分類處理，可大大提高工程地質圖的精度和功能，是自動制圖的一個重要環節。
